Low-E玻璃從鋼化爐的加熱爐出來后，玻璃本身溫度約620～630℃，進(jìn)入到鋼化段快速冷卻，形成鋼化應(yīng)力。如果玻璃上、下表面冷卻不均勻，會造成玻璃上彎、下彎或波形大等質(zhì)量缺陷，更嚴(yán)重的還有可能造成玻璃破碎等問題。因此，必須要做到均勻冷卻。

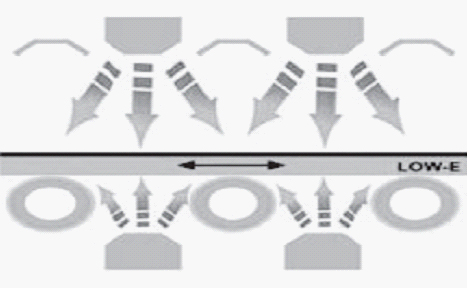

由于Low-E玻璃膜面冷卻效果較差，必需增加膜面冷卻風(fēng)來達(dá)到上、下表面的同等冷卻效果，根據(jù)實(shí)踐經(jīng)驗(yàn)，在Low-E玻璃上、下兩表面溫度均勻的情況下，膜面冷卻風(fēng)壓比玻面要大約10%～20%，見示意圖。另外還有一種方法，調(diào)整上、下風(fēng)嘴到玻璃上、下表面的距離，根據(jù)玻璃類型的不同，適當(dāng)調(diào)整上風(fēng)嘴到玻璃上表面的距離比下風(fēng)嘴到玻璃下表面的距離要近一些，也可以達(dá)到同樣的冷卻效果。
